Radarreflektoren an Bord: Auswahl, Einbau und Grenzen

Ein Radarreflektor ist keine Bestätigung dafür, dass ein Schiff das eigene Boot erfasst hat. Er kann die Wahrscheinlichkeit eines brauchbaren Radarechos erhöhen, doch seine Wirkung verändert sich mit Bauart, Einbauhöhe, Krängung, Peilung und den Bedingungen am empfangenden Radar.

Dieser Beitrag leitet aus Messdaten und Behördenhinweisen eine Auswahl- und Prüfmethode ab. Die Rechtsaussagen beziehen sich auf SOLAS und britische Auslegungshilfen; zusätzlich sind Flaggenstaat, Fahrtgebiet und die private oder gewerbliche Nutzung des jeweiligen Boots zu prüfen.

Radar sieht Rückstrahlung statt Bootsgröße

Der Radarquerschnitt, kurz RCS, beschreibt die äquivalente Fähigkeit eines Ziels, Mikrowellenenergie zur sendenden Antenne zurückzuwerfen. Er entspricht nicht der tatsächlichen Decksfläche und bleibt bei wechselnder Form, Peilung oder Krängung nicht konstant. Deshalb kann ein kleiner Reflektor in einer Richtung einen starken Spitzenwert und wenige Grad daneben kaum Rücklauf erzeugen.

Auch die Gegenseite bestimmt die Erfassung. Die Maritime and Coastguard Agency nennt Qualität und Höhe des Radars, Entfernung, Zielgestalt, Ansicht, Wellen und Atmosphäre als Einflussgrößen. Die Berufsschifffahrt arbeitet mit X-Band um 9 GHz und S-Band um 3 GHz; eine Leistungsangabe ohne Frequenzband ist daher unvollständig.

Entscheidend ist ein möglichst gleichmäßiges Echo. Beim Verlust der Segelyacht Ouzo im Jahr 2006 stellte die MAIB fest, dass das Brückenteam der Pride of Bilbao die Yacht nicht sah oder anderweitig erfasste, bevor eine wirksame Ausweichbewegung nicht mehr möglich war. Daraus lässt sich nicht beweisen, dass ein bestimmter Reflektor den Unfall verhindert hätte, wohl aber die Notwendigkeit mehrerer unabhängiger Sicherheitsbarrieren.

SOLAS liefert den Rahmen, keine Sichtbarkeitsgarantie

SOLAS Kapitel V Regel 19.2.1.7 verlangt für Schiffe unter 150 BRZ, soweit praktisch möglich, einen Radarreflektor oder ein anderes Mittel zur Erfassung durch Schiffe mit Radar bei 9 und 3 GHz. „Soweit praktisch möglich“ erfordert eine nachvollziehbare Abwägung von Leistung und sicherer Montage; irgendein kleines Gerät erfüllt den Sinn nicht automatisch. Die konkrete Rechtswirkung muss für das betreffende Revier und Fahrzeug geklärt werden.

MCA MGN 349 Amendment 1 empfiehlt Booten unter 15 Metern, den für ihre Bedingungen wirksamsten und angemessenen Reflektor zu erwägen. Die dort wiedergegebenen Grundwerte aus IMO MSC.164(78) betragen mindestens 7,5 m² RCS im X-Band und 0,5 m² im S-Band bei einer Montagehöhe von wenigstens 4 Metern über dem Wasser. Die Leistung soll insgesamt mindestens 280° Azimut abdecken und bei 10° Krängung für Motorboote oder wenig krängende Mehrrümpfer beziehungsweise 20° für andere Fahrzeuge erhalten bleiben.

Solche Zahlen sind Kriterien für Prüfberichte, keine zugesicherte Erfassungsreichweite. MGN 349 verweist für passive Geräte auf ISO 8729-1:2010 und erklärt, dass normgerechte Abmessungen auf Booten unter 15 Metern schwer unterzubringen sein können. Vor dem Kauf gehören deshalb Frequenzbänder, Rundumdiagramm, zulässige Nullstellen, Krängungsleistung und die genaue Normversion auf den Tisch.

Passiv und aktiv lösen unterschiedliche Probleme

Ein passiver Reflektor braucht keine Stromversorgung. Seine Geometrie lenkt einen Teil des eintreffenden Signals zurück, was die Elektrik vereinfacht, aber häufig Volumen und eine exakt vorgegebene Ausrichtung verlangt. Rigg, Aufbauten oder Krängung können schwache Sektoren freilegen.

Ein aktiver Radar Target Enhancer, RTE, empfängt den Puls, verstärkt ihn und sendet eine Antwort. Laut MCA entsteht dadurch in einem kleineren Gehäuse ein größerer äquivalenter RCS und ein stärkeres, gleichmäßigeres Bild. Dafür kommen Stromversorgung, Verkabelung, Elektronikschutz und eine überprüfbare Betriebsanzeige hinzu.

Bei aktiven Geräten ist die Bandabdeckung zentral. Es gibt reine X-Band-RTE und Geräte für X- und S-Band; ein X-Band-Modell antwortet nicht auf ein S-Band-Radar, das ein Schiff bei starkem Regen einsetzen kann. Die Batoo-Analyse priorisiert deshalb nachgewiesene Bandunterstützung, Messdaten und Verhalten bei Krängung vor Baugröße, Gewicht, Strombedarf und Diagnosefunktion.

Für längere Seereisen kann ein leistungsfähiger passiver Reflektor neben einem Dualband-RTE zwei verschiedene Wirkprinzipien bieten. Das ist eine mögliche Systementscheidung, keine allgemeine Empfehlung. Fachleute sollten Tragstruktur, Stabilität, Abschattung, Abstände und Herstelleranweisungen prüfen, denn zwei schlecht integrierte Geräte ergeben keine verlässliche Redundanz.

QinetiQ zeigt die Schwäche einzelner Spitzenwerte

Die von der MAIB beauftragte QinetiQ-Studie maß neun Reflektoren unter kontrollierten Bedingungen bei 9,41 GHz. Sie erfasste den Azimut von 0° bis 360° bei mehreren Höhenwinkeln und machte damit Stärke und Gleichmäßigkeit der Rückläufe vergleichbar. Der Bericht begrenzt seine Aussage ausdrücklich: Eine Absorberkammer bildet nicht alle Radareinstellungen, Seegangsclutter, Zielansichten, Reichweiten und Ausbreitungswege auf See ab.

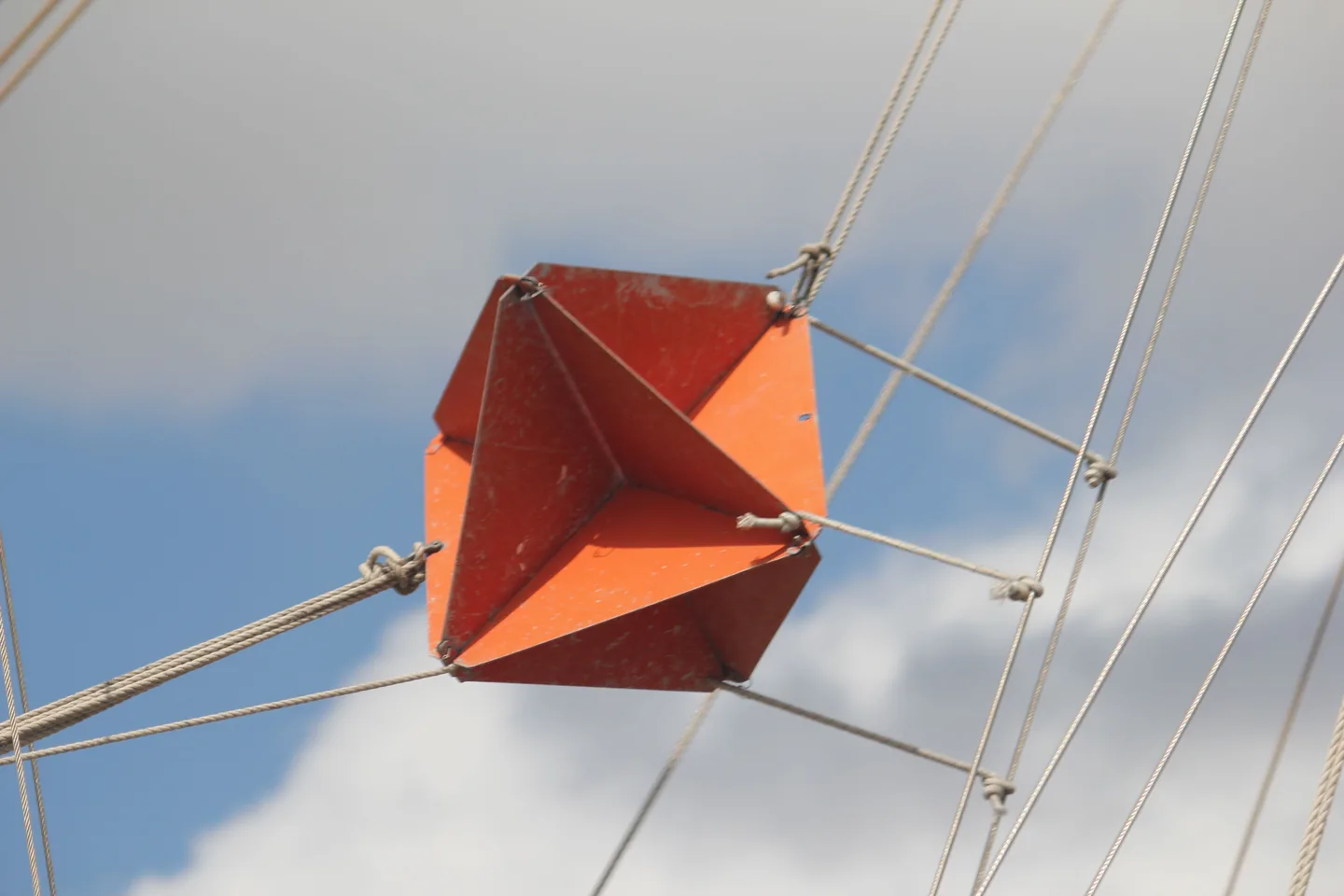

Besonders nützlich ist die Darstellung der Antwortkurven. Manche Prüflinge besaßen kräftige Keulen, dazwischen aber Nullstellen mit sehr schwachem Echo; Kursänderung und Krängung verschieben diese Bereiche laufend gegenüber dem beobachtenden Schiff. Beim untersuchten Oktaeder senkte die sogenannte „catch rain“-Lage zwar die höchsten Spitzen, verteilte die mittlere Antwort über veränderte Höhenwinkel jedoch gleichmäßiger.

Darum sollte die gehaltene Mindestleistung über einen großen Winkelbereich mehr zählen als der größte Werbewert. Die damaligen Produktnamen und Preise sind keine heutige Kaufempfehlung, und direkt gemessen wurde nur im X-Band. Für ein aktuelles Modell sind aktuelle Unterlagen zur exakten Ausführung und Norm nötig; Namensgleichheit ersetzt diesen Nachweis nicht.

Montagehöhe wirkt nur bei korrekter Ausrichtung

MGN 349 rät zur Herstellerausrichtung und zu einer möglichst hohen Montage, idealerweise wenigstens 4 Meter über dem Wasser. Damit verbindet die Notiz potenzielle Mindesterfassungsweiten von 5 Seemeilen im X-Band und 3,7 Seemeilen im S-Band. Diese Werte sind bedingte Orientierung, keine Garantie: fremde Antennenhöhe, Einstellungen, Regen, Wellen und Bootsbewegung verändern das Ergebnis.

Auf Segelbooten dürfen Segel, Fallen und Wanten die geprüfte Lage nicht erzwingen oder verdecken. Auf Motorbooten sind Abschattung durch Kabine und Mast, Vibration sowie Zugang zur Wartung zu berücksichtigen. Masse und Windangriffsfläche hoch über dem Wasser belasten Struktur und unter Umständen Stabilität; bei offenen Fragen empfiehlt die MCA professionelle Unterstützung.

Eine Beobachtungsfahrt mit einem anderen Radar kann grobe Einbaufehler finden, aber keinen RCS zertifizieren. Batoo empfiehlt, genaues Modell, Norm, gemessene Höhe und Ausrichtung zu dokumentieren und das Boot durch einen kompetenten Radarbediener aus mehreren Peilungen und realistischen Lagen beobachten zu lassen. Band, Abstand und Seegang gehören ins Protokoll; ein einzelner heller Plot beweist weder Rundumabdeckung noch Normerfüllung.

Wartung und Ausguck bleiben getrennte Barrieren

Bei der saisonalen Kontrolle sind Halter, Ausrichtungsmarken, Risse, Wassereintritt, Korrosion und Verformung zu prüfen. Beim RTE kommen Versorgungsspannung, Sicherung, Steckverbindungen, Stromaufnahme und die vom Hersteller vorgesehene Statusanzeige hinzu. Nach Riggarbeiten, hartem Schlag oder verdrehtem Halter ist eine außerplanmäßige Prüfung sinnvoll.

Handbuch, Prüf- oder Konformitätsunterlagen, Schaltplan und Wartungsnachweis sollten in der technischen Bordakte liegen. Ist das genaue Modell oder die vorgeschriebene Lage nicht mehr feststellbar, bleibt die Leistung ungeklärt und darf nicht aus der Gehäuseform geschätzt werden. Austausch kann dann die sauberste technische Entscheidung sein.

Ein Reflektor oder RTE ersetzt schließlich keinen ordnungsgemäßen Ausguck und keine Kollisionsverhütung. Die MCA warnt, dass ein kleines Fahrzeug trotz solcher Ausrüstung auf Schiffsradar schlecht sichtbar bleiben kann, und empfiehlt vorbereitete Handlungen bei Kollisionsgefahr. Navigationslichter, Schallsignale, Sichtbeobachtung, vorhandenes AIS und rechtzeitiges Manövrieren sind eigenständige Schutzschichten; der Reflektor ergänzt sie, ohne jemals zu melden, dass die andere Brücke das Boot gesehen hat.
