Batteries de bateau : contrôler le réseau continu

Une batterie capable de lancer le moteur ne garantit pas la sécurité de l’installation. Le défaut se cache souvent entre la borne et le tableau : maintien insuffisant, connexion desserrée, câble agressé ou protection mal choisie peuvent convertir une consommation normale en échauffement dangereux.

Ce parcours aide le propriétaire à examiner et à documenter, sans lui faire jouer le rôle de l’électricien naval. Les notices des fabricants, le schéma du chantier et les règles applicables au bateau priment toujours. Dès que la procédure d’isolement est inconnue ou qu’une trace de chauffe apparaît, l’intervention doit passer à une personne compétente.

Cartographier les sources avant toute manipulation

Repérez la batterie de démarrage, le parc de servitude et les éventuels parcs dédiés, puis localisez alternateur, chargeurs, régulateurs solaires, convertisseur, fusibles principaux et coupe-batteries. Photographiez chaque compartiment et dessinez les parcours positif et négatif. Cette vue d’ensemble fait ressortir les accessoires raccordés directement aux bornes et les anciennes dérivations restées sans étiquette.

Pour chaque parc, relevez la chimie annoncée, la tension nominale, le modèle et la notice disponible. Ces informations ne suffisent pas à dimensionner une protection, mais elles permettent au professionnel de contrôler la cohérence entre batterie, charge, BMS, conducteurs et organes de coupure.

Arrêtez les consommateurs selon la procédure du bord, débranchez l’alimentation de quai et empêchez tout démarrage inopiné. Plusieurs sources peuvent maintenir une partie du réseau sous tension malgré un sélecteur sur arrêt. En l’absence de schéma fiable, ne débranchez pas une borne au hasard : faites de cette lacune le premier point à corriger.

Éloignez bijoux et outils non isolés des bornes. L’objectif est une carte exploitable où chaque câble important possède une origine, une destination et une fonction. Un conducteur inconnu est une anomalie à élucider, pas un détail à remettre en place sans explication.

Vérifier la protection sur tout le trajet du défaut

Une batterie peut délivrer un courant de défaut très élevé. Le fusible doit interrompre la surintensité avant la surchauffe du conducteur ou l’alimentation prolongée d’un court-circuit; la protection principale du parc et les protections des départs ont donc des rôles complémentaires.

Le calibre en ampères n’est qu’un critère. Wiring Unlimited de Victron retient aussi la tension assignée, le pouvoir de coupure, la rapidité et le type du fusible, et précise que sa tension doit être au moins égale au maximum attendu du système. Avec un parc lithium, le courant de court-circuit disponible rend la vérification du pouvoir de coupure particulièrement importante.

Cherchez les fusibles shuntés, les porte-fusibles noircis, les écrous desserrés, les isolants déformés et les pièces de remplacement illisibles. Ne montez jamais le calibre pour faire disparaître un déclenchement répété. Celui-ci signale un problème à diagnostiquer; une protection surdimensionnée peut abandonner le câble au-delà de sa limite de conception.

L’emplacement physique compte aussi, puisque la portion positive située avant le fusible reste exposée au défaut. La disposition admissible dépend de la norme retenue, du cheminement et des exceptions prévues. Mesurez et notez cette partie, puis demandez une évaluation compétente au lieu d’appliquer une distance prétendument universelle.

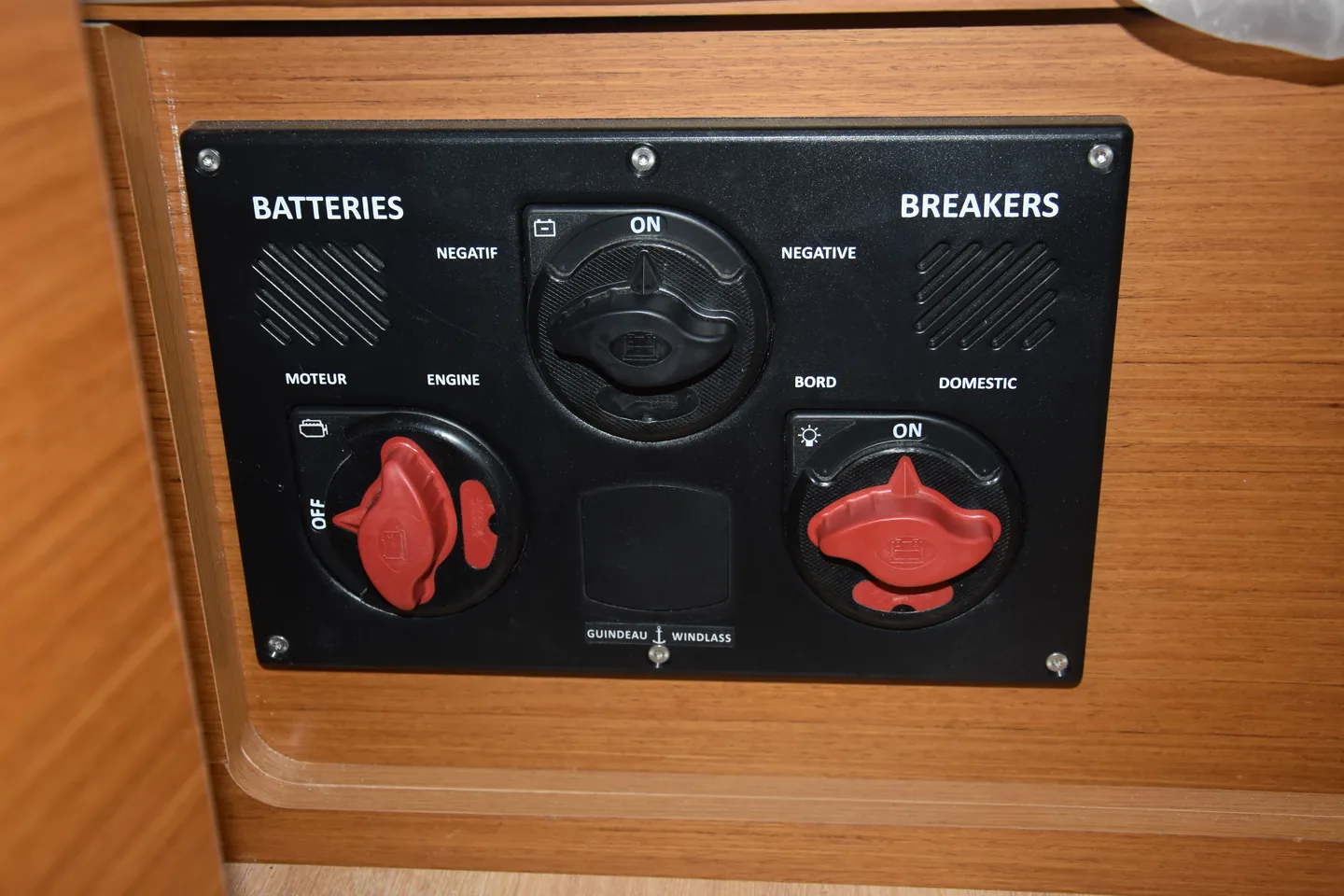

Rendre la coupure compréhensible par tout l’équipage

Le coupe-batterie sert à isoler un parc ou un appareil pour l’entretien et la gestion d’un incident, mais tous les modèles ne savent pas couper un courant continu en charge. Victron invite à contrôler la tension continue, le courant permanent, les régimes brefs et l’aptitude réelle à la manœuvre. Une poignée rouge imposante ne constitue pas une certification.

Vérifiez l’accès et la lisibilité sans démonter. Un nouvel équipier doit distinguer immédiatement moteur, servitude et autres sources. Le Boat Safety Scheme britannique place la déconnexion rapide et l’identification des commandes parmi ses principes; c’est un repère utile, mais ses prescriptions pour voies navigables britanniques ne deviennent pas automatiquement obligatoires ailleurs.

Préparez l’essai fonctionnel à partir des notices. Il faut savoir quels appareils arrêter, quelle source sera isolée et quels circuits de sécurité peuvent rester volontairement alimentés. Si la commande est chaude, fissurée, dure ou intermittente, interrompez l’essai et faites rechercher la cause.

Le sens réel de la position arrêt se confirme sur le schéma et avec des instruments adaptés. Une pompe de cale, une alarme ou une voie de charge peut contourner le sélecteur de servitude; cette architecture peut être volontaire, à condition d’être protégée, documentée et comprise.

Examiner le maintien, les connexions et le compartiment

Le poids de la batterie ne suffit pas à l’immobiliser dans une coque en mouvement. Inspectez sangles, brides, bac et ancrages. Des rayures sur le boîtier, des zones polies ou de la visserie déplacée révèlent souvent un déplacement antérieur.

Le Boat Safety Scheme contrôle le maintien des batteries et limite, dans son propre régime, leur mouvement dans toutes les directions. Ses procédures demandent aussi de rechercher aux connexions les pièces absentes ou desserrées, les brins exposés, les marques thermiques et la corrosion. Les liaisons permanentes doivent utiliser des terminaisons conçues pour cet usage, et non des pinces provisoires.

Un dépôt blanc ou vert n’est pas seulement une question d’apparence. Après isolement sûr, il faut en déterminer l’origine : humidité, électrolyte, métaux incompatibles ou défaut d’étanchéité peuvent imposer le remplacement de la liaison. Des protections de bornes doivent empêcher un outil, un couvercle métallique ou un objet rangé de relier accidentellement des parties actives.

Les câbles ne doivent être ni tendus, ni écrasés, ni libres de frotter sur une arête. Près des fonds, vérifiez aussi les anciennes marques d’eau. La procédure BSS exige, dans son domaine, des connexions au-dessus du niveau d’eau de cale ou protégées par une enveloppe étanche appropriée; ce principe guide utilement l’inspection d’un bateau aujourd’hui sec.

La ventilation dépend de la chimie et du projet. Les standards BSS exigent qu’un compartiment contenant des batteries non étanches ou ouvertes soit suffisamment ventilé pour éviter l’accumulation d’un mélange inflammable. Gardez les passages libres, sans conclure pour autant qu’une étiquette “étanche” autorise n’importe quel volume chaud et fermé : les limites du fabricant restent décisives.

Aborder le lithium comme une refonte globale

Le passage du plomb au lithium n’est pas un simple échange de coffres. Régulation de charge, BMS, températures admissibles, protections, surveillance et courant de défaut disponible forment un ensemble; alternateur, chargeur de quai, solaire et convertisseur doivent être examinés ensemble.

Le guide lithium du Boat Safety Scheme recommande du matériel adapté au milieu marin, une installation par une personne compétente selon des normes appropriées et le respect strict des notices. Il cite ISO 13297 et ISO 23625 et déconseille de relier en série ou en parallèle des types de batteries différents. Il reste nécessaire de vérifier les exigences du pavillon, du constructeur, du lieu de navigation et de l’assureur.

La présence d’un BMS ne valide pas automatiquement l’architecture. Sa logique de charge et de décharge doit agir sur chaque source et chaque consommateur comme le prévoit le fabricant. L’équipage doit connaître les alarmes, les arrêts possibles et leurs effets sur les services essentiels.

Gonflement, dommage, chaleur inhabituelle, vapeur ou bruit anormal imposent l’arrêt d’utilisation et un avis spécialisé, jamais un essai improvisé. Pour une conversion, exigez au minimum le schéma révisé, les références et réglages, les calculs de protection, la procédure d’isolement, les résultats de mise en service et une explication destinée à l’équipage.

Consigner les écarts et remettre en service avec méthode

Classez les anomalies selon leur risque. Traces de chaleur, odeur âcre, boîtier déformé, étincelles, câble endommagé ou connexion instable justifient le maintien hors service du circuit concerné jusqu’au diagnostic. Une étiquette manquante paraît moins urgente, mais elle fragilise la réaction lors d’un incident.

La remise en service suit un ordre convenu : rétablir les sources, confirmer la tension attendue, ajouter les charges progressivement et observer alarmes ou variations anormales avec les instruments adéquats. N’utilisez pas la main pour évaluer un organe suspect à fort courant et ne resserrez pas une connexion sous tension pour “voir si cela passe”.

L’analyse Batoo distingue observation et ingénierie. Le propriétaire peut préserver l’accès, la propreté, les étiquettes, les archives et le contrôle visuel; le calcul des câbles, l’évaluation du courant de défaut, la modification des protections et le diagnostic thermique exigent données complètes et norme adaptée.

Renouvelez l’examen après des travaux électriques, une entrée d’eau, un choc important ou une évolution notable des consommateurs. Conservez des photos prises sous les mêmes angles. Une installation fiable n’est pas celle qui a simplement fonctionné hier, mais celle dont chaque trajet essentiel possède une fonction expliquée, une protection cohérente et un moyen d’isolement démontrable.
